電氣綜合監控單元_剩余電流監控_溫度監測

1、概述

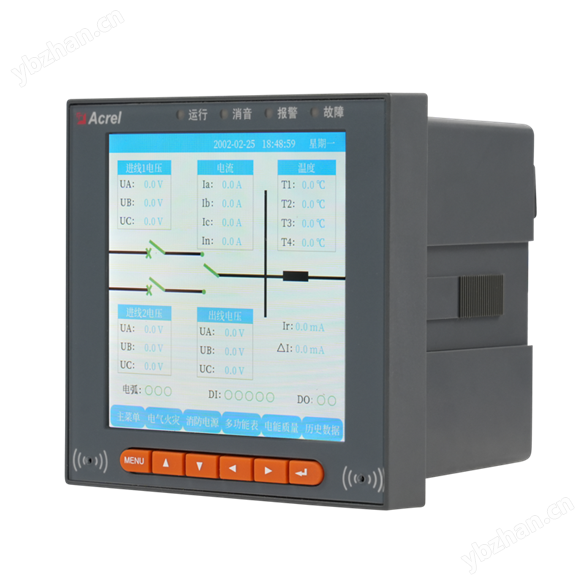

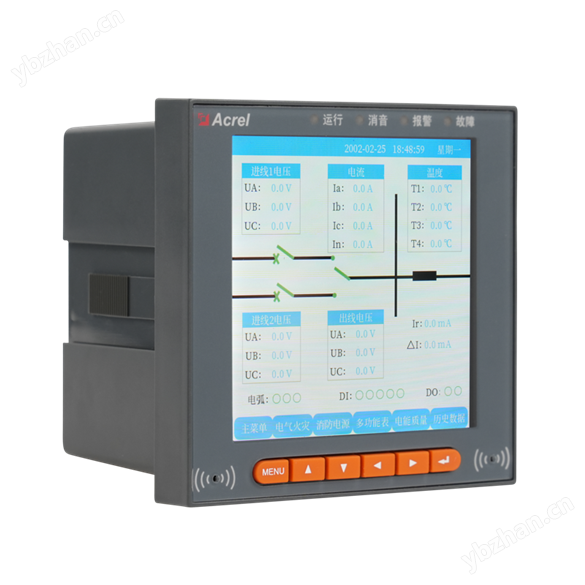

ARCM200L-MU系列電氣綜合監控單元_剩余電流監控_溫度監測（以下簡稱電氣單元），是針對0.4kV以下的TT、TN系統設計的，通過對配電回路的剩余電流、導線溫度、過電流、過電壓等火災危險參數實施監控和管理，從而預防電氣火災的發生，并實現了對多種電力參數的實時監測,為能耗管理提供精確的數據。產品采用微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化于一身，是建筑電氣火災預防監控、系統絕緣老化預估等的理想選擇。產品符合GB14287.2-2014《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》、GB14287.3-2014《電氣火災監控系統第3部分：測溫式電氣火災監控探測器》的標準要求。

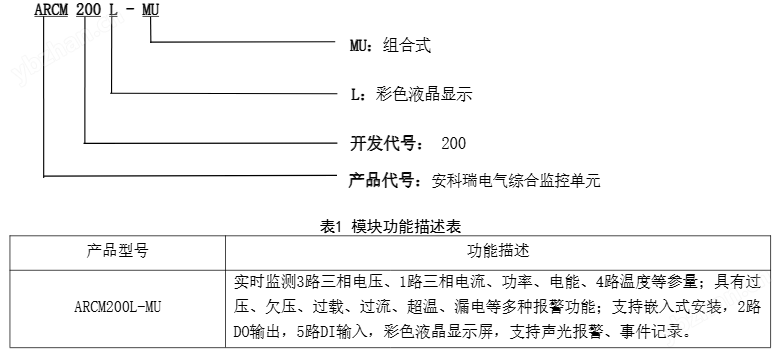

2、產品型號規格

3、技術參數

4、安裝與接線

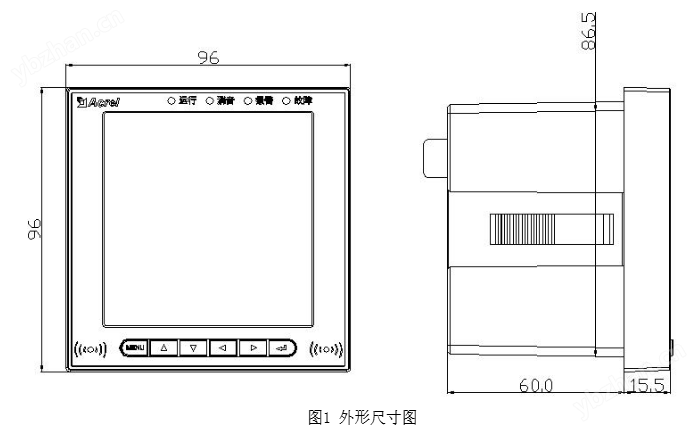

4.1.外形及安裝尺寸（單位：mm）

4.2.安裝方式

5、使用操作指南

5.1.1 模塊指示燈說明

                    指示燈狀態定義如下：

                    運行指示燈（綠色）：監控單元正常運行時，指示燈閃爍；

                    消音指示燈（綠色）：處于消音狀態時，指示燈常亮；

                    報警指示燈（紅色）：監控單元接收到探測器發出的報警信號時，報警指示燈常亮；

                    故障指示燈（黃色）：當本系統發生外部線路故障時（如通訊故障、電源故障等），故障指示燈常亮；

6、功能應用

6.1.監控報警功能

監控單元能監測漏電和溫度信息，報警時發出聲光報警信號，同時監控單元上紅色“報警"指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位"按鈕（按鍵）實現復位。對于聲音報警信號也可以使用顯示屏“消聲"按鈕（按鍵）手動消除。

6.2.控制輸出功能

當被監測回路報警時，在DO保護開關“打開"的情況下，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸出繼電器釋放。

6.3.故障報警功能

當溫度漏電發生故障時，監控單元顯示故障提示，同時黃色“故障"指示燈亮，并發出故障報警聲音。

6.4.自檢功能

檢查監控單元中所有狀態指示燈、顯示屏、喇叭是否正常。

6.5.報警記錄存儲功能

當發生漏電、超溫報警或其他故障時，將報警部位、故障信息、報警時間等信息存儲在監控單元中。

6.6.權限控制功能

為確保系統的安全運行，監控單元軟件操作權限分級，不同級別的操作員具有不同的操作權限。
