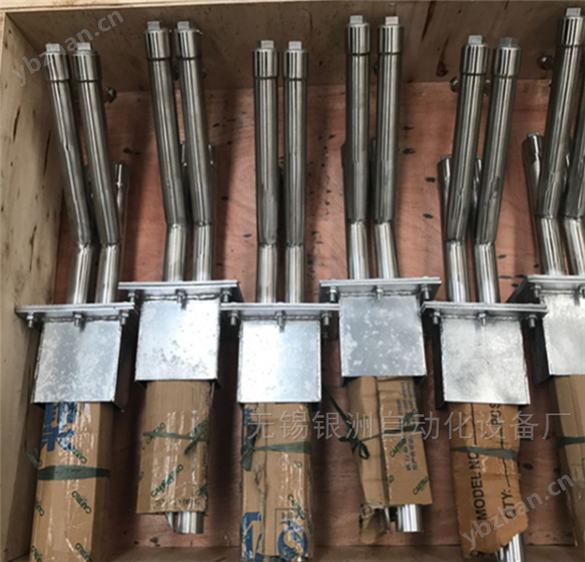

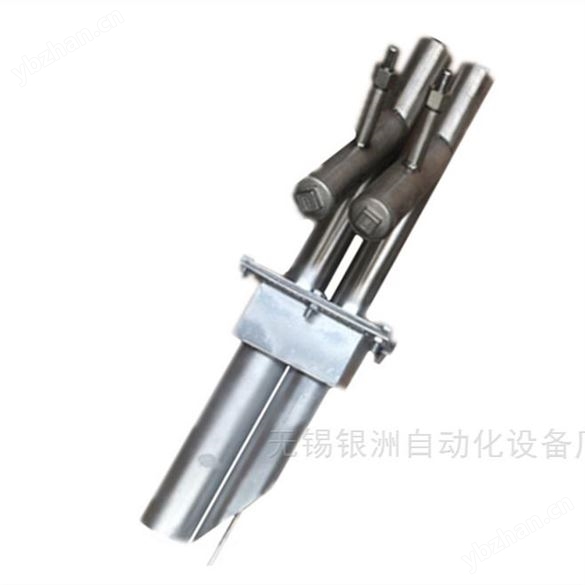

風速測量裝置

工作原理

裝置采用壓差式測量原理，根據皮托管定律，將風速信號轉化為差壓信號輸出。

當流體流經探頭時，全壓端與靜壓端產生壓差，通過導壓管接入差壓變送器，轉換為4～20mA標準電信號，遠傳至DCS、PLC或二次儀表，實現風速、風量的實時顯示、監控與調節。

產品特點

1. 防堵結構，不堵灰、不積塵

采用自吹掃、防淤積結構，全通徑流道設計，粉塵不易附著堆積，從結構上杜絕堵塞，無需人工定期清堵，大幅降低維護工作量。

2. 耐磨，壽命遠超普通探頭

探頭主體采用耐磨合金/不銹鋼材質，關鍵沖刷部位做耐磨噴涂、硬化處理，耐粉塵高速沖刷，使用壽命是普通風速探頭的3～5倍。

3. 測量穩定，線性度好

輸出差壓信號穩定、無漂移、響應快，適用于寬量程風速測量，長期運行精度可靠。

4. 耐高溫、抗腐蝕、適應惡劣環境

可承受高溫、高濕、腐蝕性煙氣，整體結構堅固，抗震動、抗變形，適應電廠、鋼廠、水泥廠等復雜工況。

5. 安裝便捷，通用性強

采用插入式安裝、法蘭固定，可根據現場管道尺寸、安裝位置、測量方向靈活定制探頭長度、直徑與安裝方式。

6. 免維護、運行成本低

無運動部件，不易損壞，正常工況下可長期連續運行，基本免維護。

主要技術參數

測量介質：空氣、煙氣、含塵氣體

測量方式：壓差式（皮托管原理）

風速范圍：1～40 m/s

輸出信號：差壓信號（配套變送器輸出4～20mA）

探頭材質：不銹鋼、耐磨合金、耐磨噴涂可選

工作溫度：-40℃～600℃（按型號定制）

連接方式：法蘭連接（定制法蘭規格）

安裝方式：單側插入/對插式

探頭長度：根據現場管道尺寸定制（常規300～2000mm）

防護等級：IP65（室外可直接使用）
