產品概述智騰200℃高溫40W電源，設計工作環境溫度 175℃ , 是專門針對高溫作業環境開發的產品，掛接在 MWD 三相泥漿渦輪發電機后，輸出穩定的直流電壓。主要應用領域石油勘測井下儀器、石油鉆井井下儀器、地球物理探測儀器等。
技術指標l 工作溫度：-40℃~+175℃ , +185℃（外殼基板溫度）
l 三相輸入電壓：15Vac～65Vac
l 等效直流輸入電壓： 21V～92V
l 輸出電壓：33VDC
l 輸出功率：40W（外殼基板溫度小于+185℃)
l 輸出紋波及噪聲：≤ 1%Vo(測試條件：示波器帶寬 20MHZ，探頭外接 0. 1uF 和 20uF 濾波電容)
l 輸出精度：<±5%
l 負載調整率：<±5%
l 電壓調整率： ±0.5%
l 溫度穩定性：<±2.5%（-40℃~175℃)
l 上升時間：＜20ms
l 啟動延遲時間：＜200ms
l 輸出過沖幅度：＜5%Vout
l 動態響應：25%～50%～25%Io ，典型值 0.5V
l 抗震性：40G ，0～800Hz。
l 轉換效率：典型 85﹪
l 靜態功耗：≤ 1.5W
l 遠程開關控制(負邏輯)：關斷引線關斷電壓 2V~5V ，開通電壓 0V~ 1.8V （預留）
l 保護功能：欠壓保護電壓 21V (約 900RPM) ，啟動電壓 28V (約 1200RPM) ，過壓保護電壓99V ，短路保護
l 其它功能：轉速測量輸出，脈沖電平：3.3V
l 輸入和輸出之間的隔離電壓：1000VDC
l 開關頻率：230KHZ±5%（-40℃~175℃)
工作原理智騰200℃高溫40W電源采用高頻變換工作模式，把直流電源逆變成高頻電源。通過隔離變壓器實現輸入與輸出電氣隔離，然后經過整流電路將高頻電源轉換成直流輸出。高頻變換電路實現了轉換效率高、體積小、重量輕的目的。

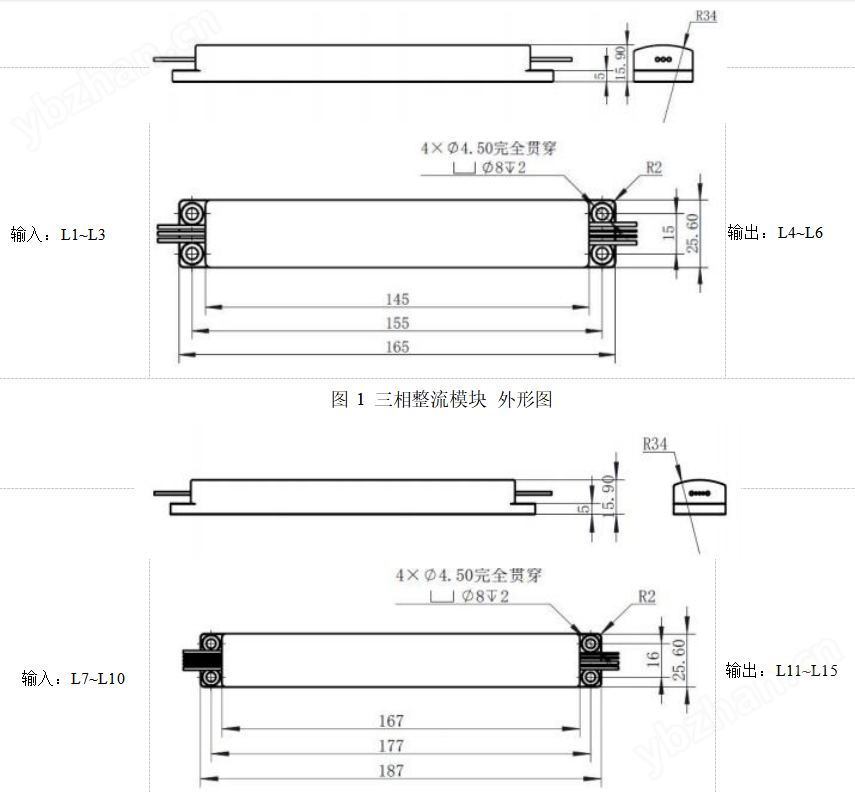

外形尺寸
