智騰175℃高溫16W電源，輸入電壓范圍24V～72V，標稱輸入電壓48V，輸出電壓主要為3.3V， 5V， 9V， 12V， 15V，24V ，32V，36V，滿載輸出功率16W。產品輸入與輸出之間電氣隔離。產品封裝采用金屬外殼灌封。外形尺寸53.8mm×26.7mm×11mm。產品執行GJB 2438B-2017《混合集成電路通用規范》的相關詳細規范，可以在175℃的環境中長期可靠工作。

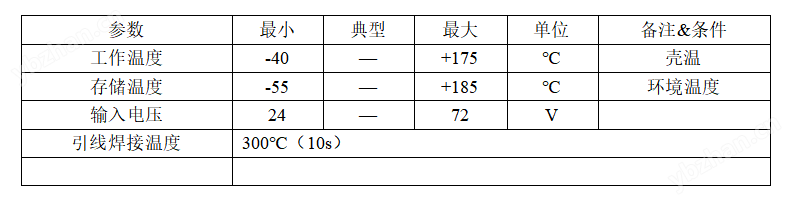

• 工作溫度：-55℃～+175℃；

• 輸入電壓24～72V；

• 輸出電壓：最多3路，3.3V， 5V， 9V， 12V， 15V，24V ，32V，36V；

• 輸出紋波及噪聲：1%Vo；

• 輸出功率：16W；

• 輸出精度：＜±5%；

• 負載調整率：＜±5%；

• 溫度穩定性：＜±2.5%（-55℃～175℃）；

• 電壓調整率：線性調整率：±0.1%(10%線性變化)；

• 過沖幅度：10%（輸入電壓階躍和負載電流階躍）；

• 瞬態恢復時間：50ms（輸入電壓階躍和負載電流階躍）；

• 抗震性：40G，0～800Hz；

• 轉換效率：≥75﹪；

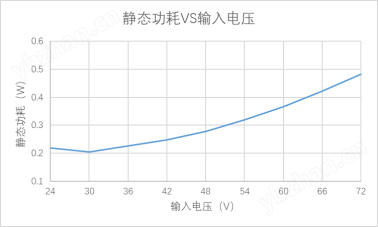

• 靜態功耗： 0.8W；

• 輸入和輸出之間的隔離電壓：1000VDC；

• 開關頻率：300KHZ±5%（-55℃~175℃）；

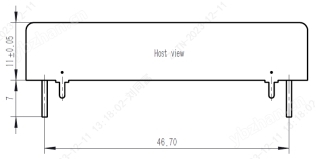

• 機械尺寸：L:53.8mm × W:26.7mm × H:11mm；

• 使用壽命：殼溫175℃ 1000小時。

產品原理簡介

智騰175℃高溫16W電源采用高頻變換工作模式，把直流電源逆變成高頻電源。通過隔離變壓器實現輸入與輸出電氣隔離，然后經過整流電路將高頻電源轉換成直流輸出。高頻變換電路實現了轉換效率高、體積小、重量輕的目的。

推薦電路

降額使用

高溫DC-DC模塊的額定輸出功率是指在滿足使用條件的情況下，產品可長期工作的輸出功率。一般建議實際使用功率是電路額定輸出功率的30%～70%為宜，這個功率范圍內DC/DC變換器各方面性能發揮比較充分且穩定可靠。

輸入過欠壓保護

該系列產品具有輸入過欠壓保護功能。當輸入電壓低于欠壓保護鎖定門限電壓時或高于過壓保護鎖定門限電壓時，產品無輸出電壓。

短路保護功能

該產品具有輸出短路保護功能。當系統處于輸出短路或過載狀態時，將維持低功耗的打嗝工作狀態，系統從短路狀態恢復后可自動重啟。另外，電路不能長時間工作于短路保護狀態。

電路采用金屬外殼內部灌膠封裝工藝

負載與效率曲線圖

輸入電壓與效率曲線圖
