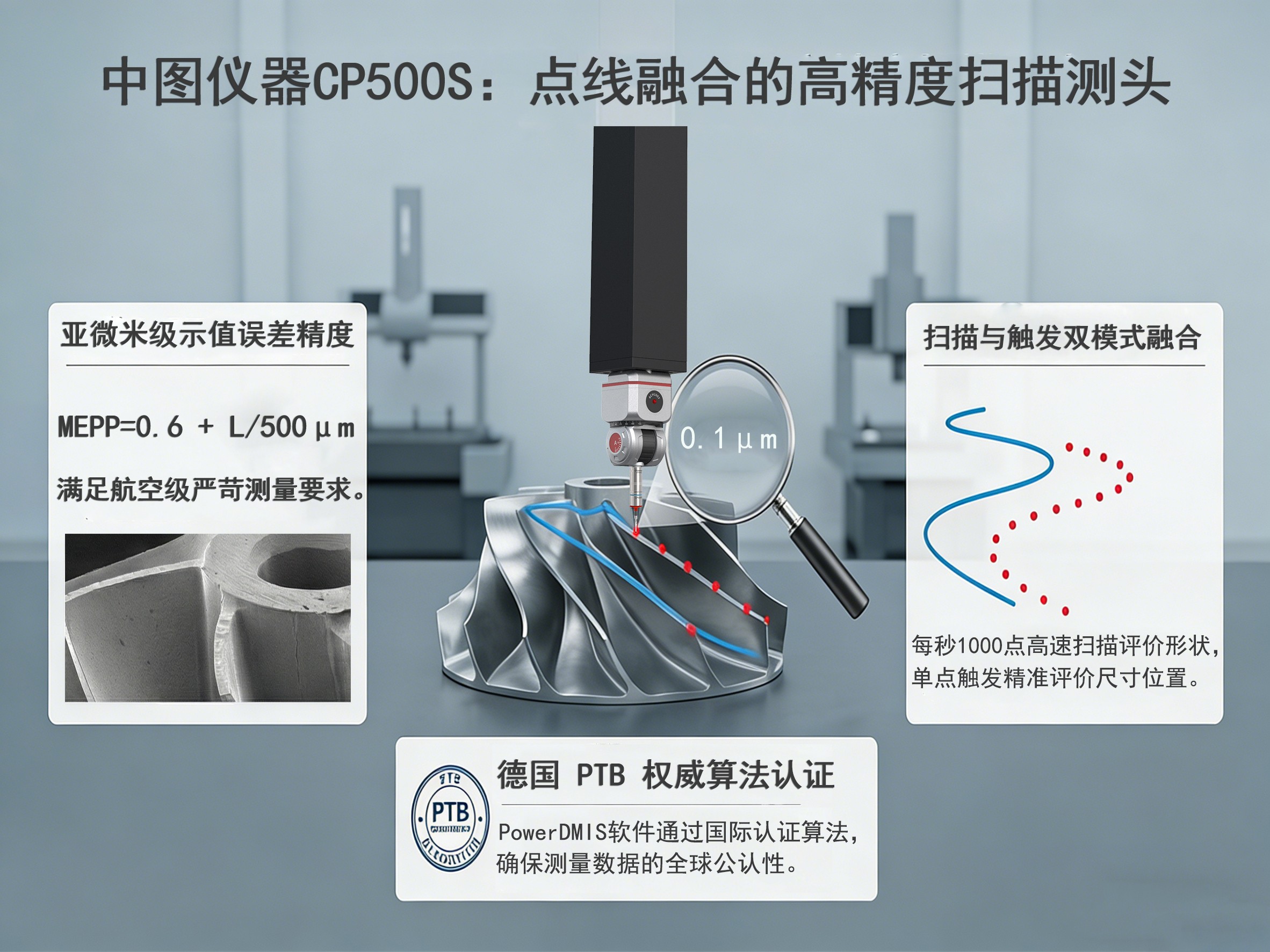

在精密測量領域，航空發動機葉片、機匣等復雜工件的檢測既要求高尺寸精度，又需要完整的形貌點云。中圖儀器自研的測控系統——CP500S掃描測頭，通過光機一體化設計，在底層打通了點（觸發）與線（掃描）的界限，成為高精度測量機實現亞微米級示值誤差的核心關鍵。

CP500S掃描測頭通過以下核心技術邏輯實現了觸發式測量與連續掃描模式的融合：

1. 硬件架構：光機一體化與高靈敏度傳感

CP500S 并非簡單地將兩種測頭物理拼湊，而是采用了光機一體化測頭模塊設計。

· 高分辨率光柵系統：內部搭載了分辨率優于0.1μm的高分辨率光柵系統（光學傳感器），能夠精準感知測針末端的微小位置變化。

· 剛性優化的平行膜片：采用了經過剛性優化的平行膜片結構。當測針接觸工件時，該結構允許測針發生微小的三維偏移，配合光學傳感器實時捕捉這些偏移量。

這種高靈敏度硬件是Earth系列固定橋式三坐標能夠達到超高測量精度的物理基礎 。其單點示值誤差遵循嚴苛的結構化公式 ：MPEE = 0.6 + L/500 μm。

2. 測量原理：三維偏移量同步測量與算法解耦

CP500S的核心競爭力在于其空間坐標融合技術：

· 數據融合：測頭將測針的微觀三維偏移量與機器的宏觀運動坐標高速同步結合，實現高精度空間掃描。

· 算法解耦：系統通過復雜算法對模擬量信號進行解耦提取，確保掃描結果的準確性。為了確保數據，其配套軟件PowerDMIS的測量算法已通過德國PTB認證。

3. 雙模式運行邏輯：評價形狀與位置的統一

基于上述硬件基礎，CP500S在同一硬件上支持兩種模式，提升了檢測效率 ：

· 掃描模式（評價形狀）：以每秒1000個點的速度采集高密度點云，適用于葉片、凸輪及自由曲面的輪廓評價。

· 觸發模式（評價尺寸與位置）：支持單點觸測，用于孔徑、長度等規則幾何特征的測量。

4. 協同進化：從標定基準到智能過濾

在實際應用中，CP500S的表現離不開整個精密測量生態的支撐：

· 基準標定：為了保證測頭長期運行的線性精度，通常使用SJ6000激光干涉儀作為長度測量的高基準進行定期校準。

· 軟件協同：PowerDMIS軟件在20mm/s的掃描速度下，仍能確保測針壓力穩定，并自動過濾粗大誤差。

· 效率閉環：在量產檢測場景下，Earth系列三坐標測量機負責關鍵特征的高精復檢，而生產線上的VX系列閃測儀則負責零部件的秒級批量初篩，共同構建品質護城河。

5.總結

CP500S通過高靈敏度光學傳感系統實時感知測針的三維偏移，結合算法解耦與坐標融合技術，在硬件底層打通了點與線的界限，從而在應用層實現了既能進行高精度連續掃描（形狀評價），又能進行單點觸發測量（尺寸位置評價）的功能融合。
