額定條件下的功耗2.4 W

額定操作模式100 %符合條件

額定絕緣電壓250 V AC

額定過電壓／絕緣控制電路A1/A2), (31/32), (13/14), 23/24)之間的增強型安全隔離耐壓6 kV

電源

品名A1/A2

額定控制電路電源電壓US24 V DC -15 % / +10 %

額定控制電源電流IS典型值 55 mA (在US 典型值時)

US時的功耗典型值 1.32 W

沖擊電流 100 mA (在US 典型值時)

濾波時間5 ms (Us電壓驟降時) 2 ms (測試脈沖寬度；A1/A2時的高測試脈沖)

≥ 100 ms (測試脈沖速率，高測試脈沖)

測試脈沖速率 = 80 x 測試脈沖寬度

 5 ms (測試脈沖寬度；A1/A2時的低測試脈沖)

≥ 50 ms (測試脈沖速率；A1/A2時的低測試脈沖)

測試脈沖速率 = 15 x 測試脈沖寬度

保護電路電涌保護

抑制二極管，33 V（A1 - A2）

繼電器: 啟用電流通路 (13/14, 23/24)

輸出說明2 x 常閉觸點，未延遲

輸出數目2

觸點類型2路常開安全觸點輸出

觸點材料AgCuNi，+ 0.2 µm Au

開關電壓最小 15 V AC/DC

 250 V AC/DC

通斷容量最小 75 mW

沖擊電流5 A

開關容量5 A (24 V (DC13))

5 A (230 V (AC15))

極限持續電流5 A

總電流值的平方50 A2 (注意降容)

切換頻率 0.5 Hz

機械壽命107開關次數

輸出熔斷器10 A gL/gG (高要求)

4 A gL/gG (低要求)

繼電器: 31/32

輸出說明1個常閉信號觸點

輸出數目1

觸點類型1路反饋回路

觸點材料AgCuNi，+ 0.2 µm Au

通斷容量最小 75 mW

沖擊電流 100 mA

極限持續電流100 mA

機械壽命107開關次數

輸出熔斷器150 mA (快速熔斷)

連接技術

可插拔是

導線連接

連接方式直插式連接

剛性導線橫截面0.2 mm2 ... 1.5 mm2

柔性導線橫截面0.2 mm2 ... 1.5 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管0.25 mm2 ... 1.5 mm2 (只能使用CRIMPFOX 6夾線鉗)

柔性導線橫截面，帶不含絕緣套管的冷壓頭0.25 mm2 ... 1.5 mm2 (只能使用CRIMPFOX 6夾線鉗)

導線橫截面AWG24 ... 16

剝線長度8 mm

工作電壓顯示1 x黃色LED

環境條件

保護等級IP20

安裝位置保護等級IP54

環境溫度（運行）-20 °C ... 55 °C (注意降容)

環境溫度（存放/運輸）-40 °C ... 70 °C

高度≤ 2000 m (海平面以上)

允許濕度（存放/運輸）75 % (平均，85%間歇，無冷凝)

允許的相對濕度（運行）75 % (平均，85%間歇，無冷凝)

沖擊15g

振動（操作）10 Hz ... 150 Hz, 2g

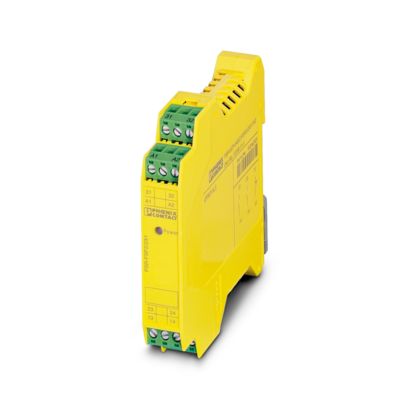

訂貨號2986588

包裝單位1 pc

最小訂貨量1 pc

銷售關鍵代碼DNA161

產品關鍵代碼DNA161

GTIN4046356553339

單件重量（含包裝）136.8 g

單件重量（不含包裝）136.5 g

原產地DE
