光儲充一體管理軟件系統架構分析

來源：安科瑞電氣股份有限公司 2026年01月26日 14:01

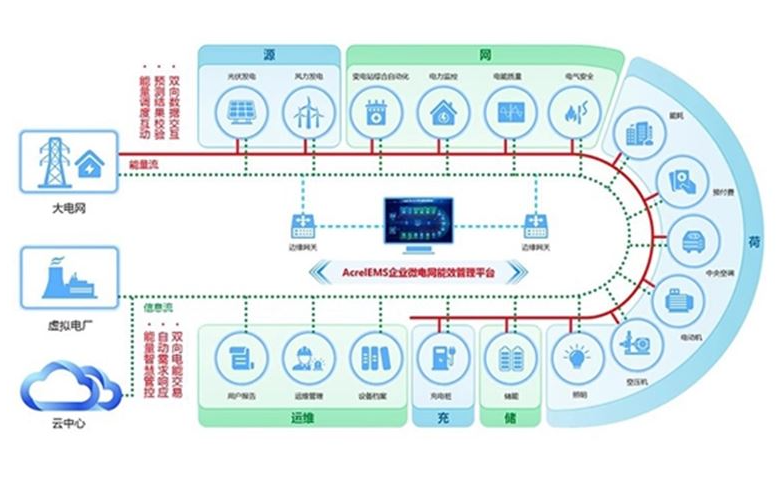

　　Acrel-2000ES光儲充一體管理軟件是安科瑞電氣推出的儲能能量管理系統，專為光儲充一體化場景設計，具備完善的設備監控、數據分析、能量調度與故障處理能力，可視為光儲充系統的“智慧大腦”。其系統架構可從數據采集層、數據處理層、應用功能層和用戶交互層四個層面進行深入分析：

　　一、數據采集層：全面感知，多維接入

　　光儲充一體管理軟件通過多樣化的通信接口和協議，實現對光儲充系統中各類設備的全面感知與數據采集：

　　1.設備覆蓋：系統支持接入儲能變流器（PCS）、電池管理系統（BMS）、光伏逆變器、充電樁、智能電表、消防設備、空調等，覆蓋光儲充系統的全鏈條設備。

　　2.通信協議：兼容IEC101、IEC103、IEC104、MODBUSRTU/TCP及私有協議等，確保與不同廠商設備的無縫對接。

　　3.采集內容：實時采集電壓、電流、功率、SOC（荷電狀態）、SOH（健康狀態）、溫度等關鍵參數，以及設備狀態、報警信息等，為上層應用提供全面數據支撐。

　　二、數據處理層：高效處理，安全存儲

　　系統對采集到的數據進行高效處理與安全存儲，確保數據的準確性與可用性：

　　1.實時處理：對采集數據進行實時顯示、合理性檢查、限值告警等處理，確保數據及時反映系統運行狀態。

　　2.分級存儲：數據顆粒度做到分等級存儲，儲能系統整體信息分鐘級存儲，支持歷史數據追溯與統計分析。

　　3.數據庫支持：采用SQLServer數據庫，支持大規模數據存儲與高效查詢，滿足光儲充系統長期運行需求。

　　三、光儲充一體管理軟件應用功能層：智能調度，優化控制

　　提供豐富的應用功能，實現光儲充系統的智能調度與優化控制：

　　1.能量調度：

　　計劃曲線：根據用戶需求或電網調度要求，制定儲能充放電計劃曲線，實現按需定制的能量調度。

　　削峰填谷：在低谷時段充電，高峰時段放電，利用電價差降低用電成本。

　　需量控制：動態平滑充電樁、空調等沖擊性負荷，避免需量電費超標。

　　備用電源：在電網故障時提供緊急電力支持，保障關鍵負荷運行。

　　2.多模式運行：

　　并網模式：優先使用光伏電力，其次為市電，最后調用儲能，實現新能源的大化消納。

　　離網模式：按光伏→儲能→柴發的順序供電，保障供電連續性，降低柴發使用頻率與用電成本。

　　混合模式：根據電網條件自動切換并網/離網模式，適應不同場景需求。

　　3.安全防護：

　　電池安全：實時監測電池SOC、SOH、單體電壓/溫度，防止過充過放，延長電池壽命。

　　消防聯鎖：異常溫度秒級觸發氣體滅火系統，保障系統安全。

　　故障隔離：自動切除異常電池簇或設備，防止故障擴大，保障系統持續運行。

　　四、光儲充一體管理軟件用戶交互層：可視監控，便捷運維

　　系統提供直觀的用戶交互界面，實現光儲充系統的可視監控與便捷運維：

　　1.全景可視監控：通過可視化界面展示光伏發電、電池健康度、充放電收益、環境安全等20+關鍵參數，一屏盡覽系統運行狀態。

　　2.報警管理：對電池過溫、PCS故障、通訊中斷等異常情況進行分級報警，并立即通過短信、APP推送等方式通知指定責任人，實現故障的早發現、快處理。

　　3.報表生成：自動生成發電量、用電量、儲能充放電、柴油發電機運行時長等統計分析報表，為能效評估、運維決策和成本核算提供精準數據支撐。

　　4.遠程運維：支持通過4G/5G、以太網等方式將現場數據穩定上傳至云平臺，運維人員可通過手機APP或電腦網頁隨時隨地查看系統狀態，實現遠程集中監控與故障預判。
