在現代電子制造領域，表面貼裝技術（SMT）是實現產品微型化與高精密度的關鍵環節。回流焊作為SMT工藝流程中的關鍵步驟，其質量直接決定最終產品的性能表現與長期可靠性。然而，焊接過程中氧氣含量控制不精準，往往引發焊料氧化、元件引腳與焊盤劣化、助焊劑提前失效等一系列問題，嚴重影響產品品質并推高生產成本。隨著電子制造對精度與成本控制要求的持續提升，在氮?dú)獗Ｗo(hù)環境下進行回流焊已成為標配工藝，而對保護氣氛中微量氧氣（O?）濃度的精準監測與控制，也成為工藝優化與突破的關鍵所在。今天，我們將聚焦微量氧的精準控制，深入探討它如何驅動工藝升級。

一、從常規保護到精密控制：為何精準控氧成為氮?dú)饣亓骱傅谋厝贿x擇？

SMT氮?dú)饣亓骱竿ㄟ^(guò)向爐內注入氮?dú)庖灾脫Q氧氣，構建低氧焊接環境。此舉主要為實現兩大核心目標：

1. 抑制氧化反應：熱量與金屬表面相遇必然伴隨氧化反應。降低環境氧氣濃度是防止焊盤、元件引腳及焊料自身氧化的根本手段。

2. 改善焊料潤濕性：合適的低氧環境能有效降低熔融焊料的表面張力，使其更好地鋪展與結合，形成強度高、外觀佳的焊點。

然而，氮?dú)獗Ｗo(hù)并非簡單地追求“氧氣越低越好”。不同產品類型與工藝階段對氧濃度的要求存在精細化差異——濃度過低可能導致成本激增，而濃度過高則無法有效抑制氧化。一旦氮?dú)猸h(huán)境中無法實現精準控氧，便極易引發品質波動與成本失控。因此，將氧氣濃度精準穩定在目標PPM（百萬分比濃度）區間，是實現品質、成本與效率平衡的核心關鍵。下表清晰展示了不同氧濃度PPM等級所對應的工藝質量表現：

?
圖1氧濃度區間與工藝適用性及質量表現對應表

二、精準微量氧檢測的價值：驅動焊接品質、生產效能與可靠性綜合提升

面對這一工藝控制難題，行業逐漸聚焦于高精度、高響應的微量氧檢測與分析手段，通過實時監測數據實現焊接工藝的系統性優化，以驅動產品品質、生產效能以及可靠性的綜合提升。其核心價值體現在以下四個維度：

1、營造理想環境，顯著提升焊接質量：精準的氧氣濃度控制為焊點形成提供了理想環境，能減少氣孔、虛焊、冷焊等常見缺陷。這些微觀瑕疵是影響電子設備長期可靠性的潛在隱患，而精確的氧濃度監測正是從源頭上杜絕劣質焊點的防線。

2、焊點牢固穩定，增強產品長期可靠性：電子產品的價值在于其持久穩定的性能。在氧濃度環境下形成的焊點，其機械強度與電氣連接性能更優，從而賦予產品更高的可靠性和更長的使用壽命。每一個牢固的焊點，都是為產品持久運行精心打造的基石。

3、高資源利用率，實現綜合成本優化：制造效率關乎吞吐率，更關乎資源利用率。精準的氧濃度檢測與閉環控制，能避免氮?dú)獾倪^(guò)量消耗，直接降低氣體成本。同時，通過大幅減少因焊接缺陷導致的廢品與返工，制造商能實現顯著的成本節約，真正實現質量與效益的雙贏。

4、嚴控工藝參數，確保符合行業標準：在高度規范的電子制造領域，對工藝參數的嚴格控制不僅是實踐，更是滿足各類國際與行業標準（如IPC標準）的強制性要求。精準的氧濃度檢測與數據記錄，為合規性提供了有力證明，成為產品進入市場的“通行證”，彰顯企業對品質的承諾。

三、技術實現路徑：基于氧化鋯傳感技術的閉環智能控制系統

為應對半導體及精密電子制造行業對低濃度氧檢測的精細化需求，基于氧化鋯傳感技術的微量氧分析儀系統已逐步發展為工藝控制中的關鍵技術支撐。該系統依托高靈敏度氧化鋯傳感器，可實現低至0.1ppm的氧濃度檢測分辨率，并具備寬廣的量程覆蓋能力（量程自動切換），為工藝參數優化提供高精度的數據基礎。

圖2 氧化鋯傳感器芯片及產線

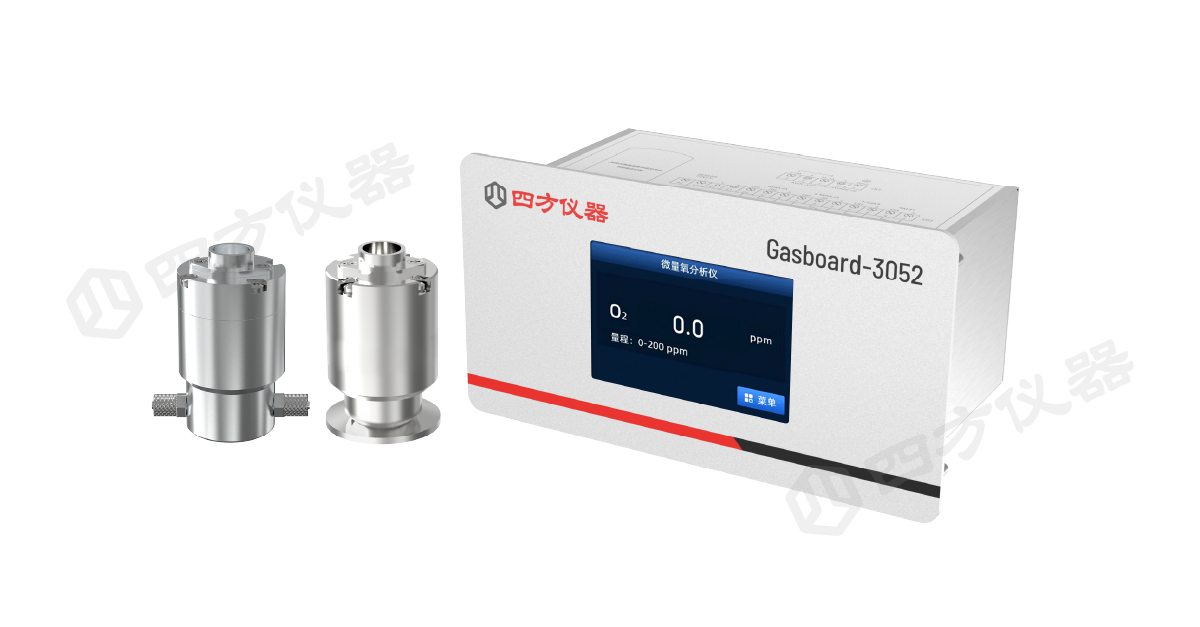

圖3 微量氧分析儀

在具體應用層面，針對現代回流焊爐多溫區等復雜控制需求，基于氧化鋯傳感技術的多通道微量氧分析儀，通過智能閉環控制設計實現對爐內氣氛的精準分區調控，同時支持多通道自動切換采樣，可根據自定義預設靈活配置通道功能，即使在輪巡測量下也可保持高控制精度。

圖4 回流焊爐氮?dú)饬鏖]環控制氣路圖

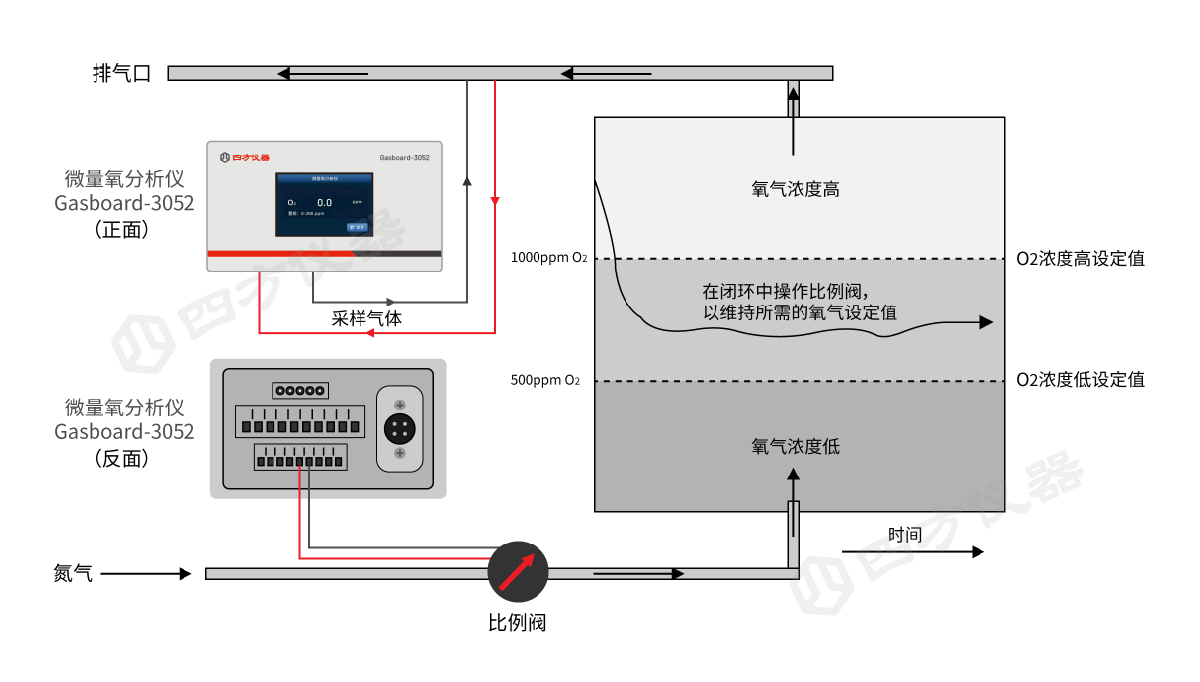

圖5 微量氧分析儀的回流焊爐氮?dú)饬鏖]環控制設計

其核心技術與特性體現在以下三個方面：

1、“精明”監測大師：通過高精度多通道監測，采用快速響應的氧化鋯傳感器（T90 < 5s），支持0-10ppm/0-100ppm/0-1000ppm寬量程測量,自動切換。同時，支持多通道自動切換采樣，并能自定義各通道功能（固定監測或優先控制），在輪巡測量下仍能保持控制精度。

2、動態管理大師：采用智能閉環控制，能夠根據實時測量的氧濃度數據，動態調節各注入?yún)^(qū)的氮?dú)忾y門開度。這種“軟控制”策略避免了閥門的頻繁機械磨損，實現了精準、柔性的氣氛管理。

3、穩定守護者：該分析系統具有穩定性與易用性，搭載經現場驗證的氧化鋯傳感器，具備優異的再現性與長期穩定性。僅需3~5分鐘預熱即可投入工作，并提供豐富的通訊接口（RS-232/RS-485）與模擬輸出，便于系統集成。

四、綜合價值：從節能降本到良率提升的系統優化

在SMT回流焊工藝中，微量氧濃度的精準控制不僅實現了工藝參數的精細優化，更從以下三個方面推動生產制造效能的系統提升：

1、節能降本：通過避免氮?dú)饫速M(fèi)與減少加熱能耗，助力企業生產實現綜合節能率30%以上。

2、即插即用：目前已有主流回流焊爐廠商進行系統集成驗證，極大縮短了部署與調試時間。

3、提升良率：為打造焊接環境提供堅實保障，直接提升產品直通率。

結語

高精度微量氧檢測技術將不可見的氧含量波動轉化為實時、可控的工藝數據，不僅破解了SMT回流焊工藝中長期存在的氧氣濃度控制難題，更在每一次焊接過程中筑牢品質基石。這項技術正使微量氧濃度控制從輔助性工藝優化措施，逐步轉變?yōu)樗茉祀娮又圃旌诵母?jìng)爭力的關鍵環節，持續推動全行業從經驗驅動向數據智能決策的轉型升級。
