在電力、冶金、水泥、化工等行業的含塵氣體、高溫煙氣、煤粉/粉塵管道壓力測量系統中，取樣管路堵塞是導致測量失真、儀表失靈、維護頻繁的核心痛點。防堵取樣器（以PFD系列為代表）通過多級分離、重力沉降、自清灰結構，從源頭解決堵塞問題，實現連續、穩定、準確的取壓與取樣，是工業過程監測的關鍵配套裝置。

一、核心工作原理

防堵取樣器基于氣流動力學+重力沉降+離心分離復合原理工作：含塵氣流進入取樣器腔體后，流速驟降，粉塵在重力作用下沉降至底部積灰腔；較輕的凈化氣體向上通過多層防堵機構，完成氣固分離；潔凈氣體由導壓口接入變送器或儀表，粉塵則定期排出，杜絕雜質進入導壓管與儀表。

整體遵循：先降速→再分離→后排污的技術路徑，實現被動防堵與自清灰。

二、結構設計與關鍵技術

1. 主體結構

采用圓筒錐形一體化結構，304/316L不銹鋼材質，耐高溫、耐腐蝕、耐沖刷；包含取壓口、分離腔、沉降室、積灰腔、導壓接口、排污閥等模塊。

2. 三層防堵機構

一級分離：大顆粒粉塵直接沉降，避免進入內芯

二級過濾：濾網/導流片攔截中等顆粒，氣固進一步分離

三級自清：氣流自沖刷+定期排污，防止細粉黏結堆積

3. 可選智能升級

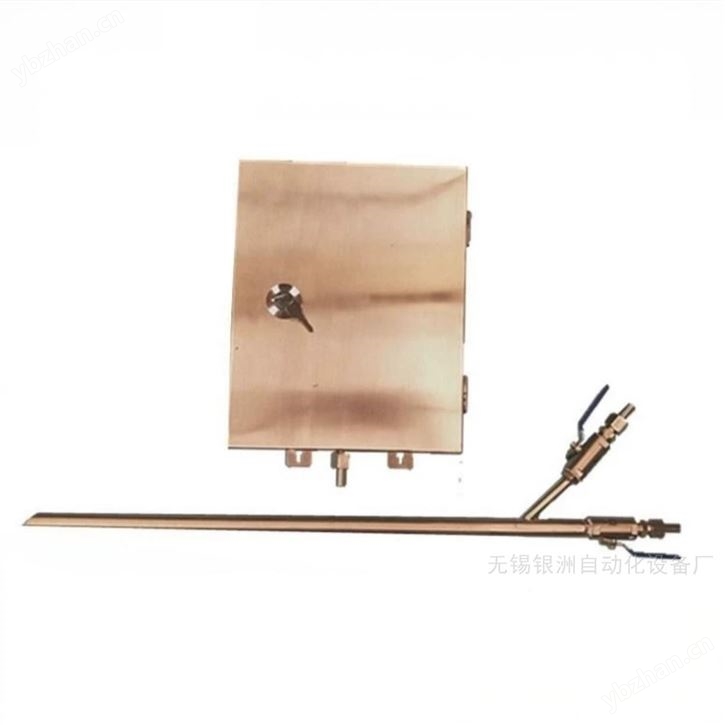

自動反吹系統：定時/定壓差啟動壓縮空氣反吹，免人工維護

耐高溫設計：適用溫度可達400℃~600℃

防腐定制：316L/襯四氟，適配酸堿、高濕、高氯煙氣

三、核心技術參數

適用介質：含塵氣體、煙氣、風粉混合物

工作壓力：常壓～1.6MPa

工作溫度：-20℃～400℃（高溫型可達600℃）

主體材質：304 / 316L不銹鋼

安裝方式：法蘭連接、焊接、螺紋

防護等級：IP54

分離效率：≥99%（粉塵攔截）

四、典型應用場景

燃煤電廠：爐膛壓力、一次風/二次風、引風機、SCR/脫硫煙道

水泥行業：窯爐、預熱器、除塵器進出口壓力監測

鋼鐵冶金：高爐、熱風爐、燒結煙氣、煤氣管道

化工/造紙：含塵、易結晶、高濕氣體取壓測量

所有高粉塵、易堵塞的風壓/差壓測量點位

五、選型與安裝規范

選型要點

1. 按工況溫度、壓力、腐蝕性選定材質（普通304，腐蝕316L）

2. 按粉塵濃度選擇標準型或反吹型

3. 按管道尺寸與安裝空間確定接口規格

安裝核心要求

1. 必須垂直安裝，保證粉塵自然沉降

2. 接長管與水平面夾角≥60°，防止積灰

3. 安裝在直管段，避免渦流干擾

4. 定期打開排污閥清灰，維護周期可延長至數月

六、技術優勢總結

防堵可靠：三級分離，從根源避免管路堵塞

測量精準：氣固分離充分，壓力信號穩定無失真

維護極簡：自清灰+可選反吹，大幅降低人工

壽命更長：全不銹鋼結構，耐磨耐腐蝕

通用性強：適配各類高粉塵、高溫、惡劣工況

七、結語

防堵取樣器以結構防堵為主、智能自清為輔，解決傳統取壓裝置“一裝就堵、一堵就廢”的行業難題，在保障測量精度的同時，顯著降低運維成本與停機風險，是工業自動化與安全監測的標準配置。
