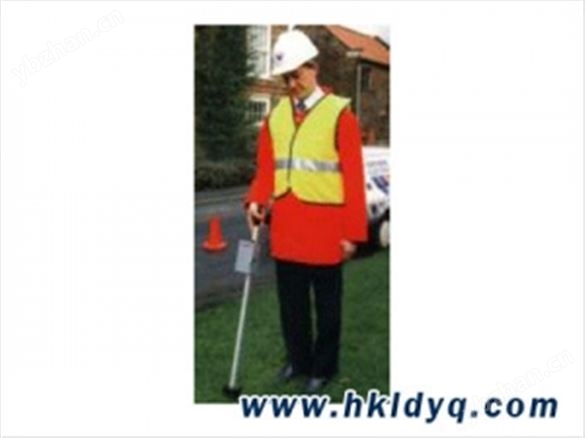

8850線路尋蹤儀可用于地下電力電纜、金屬管線、通訊纜線、光纖及其它含金屬的管線的走向定位。
儀器說明
8850線路尋蹤儀采用*的過濾技術，能夠無干擾的定位帶電線路。126分貝的手動增益控制，使操作者可以分辨出錯誤信號并能進行準確定位。通過45度的三角測量可以完成深度測量，或豎直旋轉測量深度可達15英尺。
8850線路尋蹤儀有兩種低頻和高頻工作模式，低頻模式使得探測儀對低電阻線路或密集區域能進行長距離尋蹤，而高頻則對于高陰電纜和鑄鐵管道穿透性能較好。雙頻率的工作模式使得發射機產生尋蹤信號有三種方法：直連式尋蹤、感應耦合鉗、感應式尋蹤。
技術參數
向射機
音頻：高頻82315Hz，低頻815Hz
連接方式：直接連接，耦合鉗感應耦合，發射機感應耦全
輸出電源：100毫瓦
開路電壓：30VRK-PKAC
工作溫度：-20℃—55℃
電源：8節“D”強性電池
電池壽命：大于120小時
體積重量：17×7.5×6.5cm，2.8kg

接收機
輸入頻率：82KHz和815HZ
拒收噪音：116dB（*小）。
增益控制：126dB（*小）。
儀器輸出：模擬，峰值或零值。
揚聲器輸出：可調音頻。
電源：8節“AA”強性電池，壽命超過80小時
工作溫度：-20℃—55℃
體積、重量：33×7.6×7.6cm，0.8千克
