潛水泵自耦安裝使用說明書

一、自耦裝置核心組成與工作原理

自耦系統主要由以下部件構成：

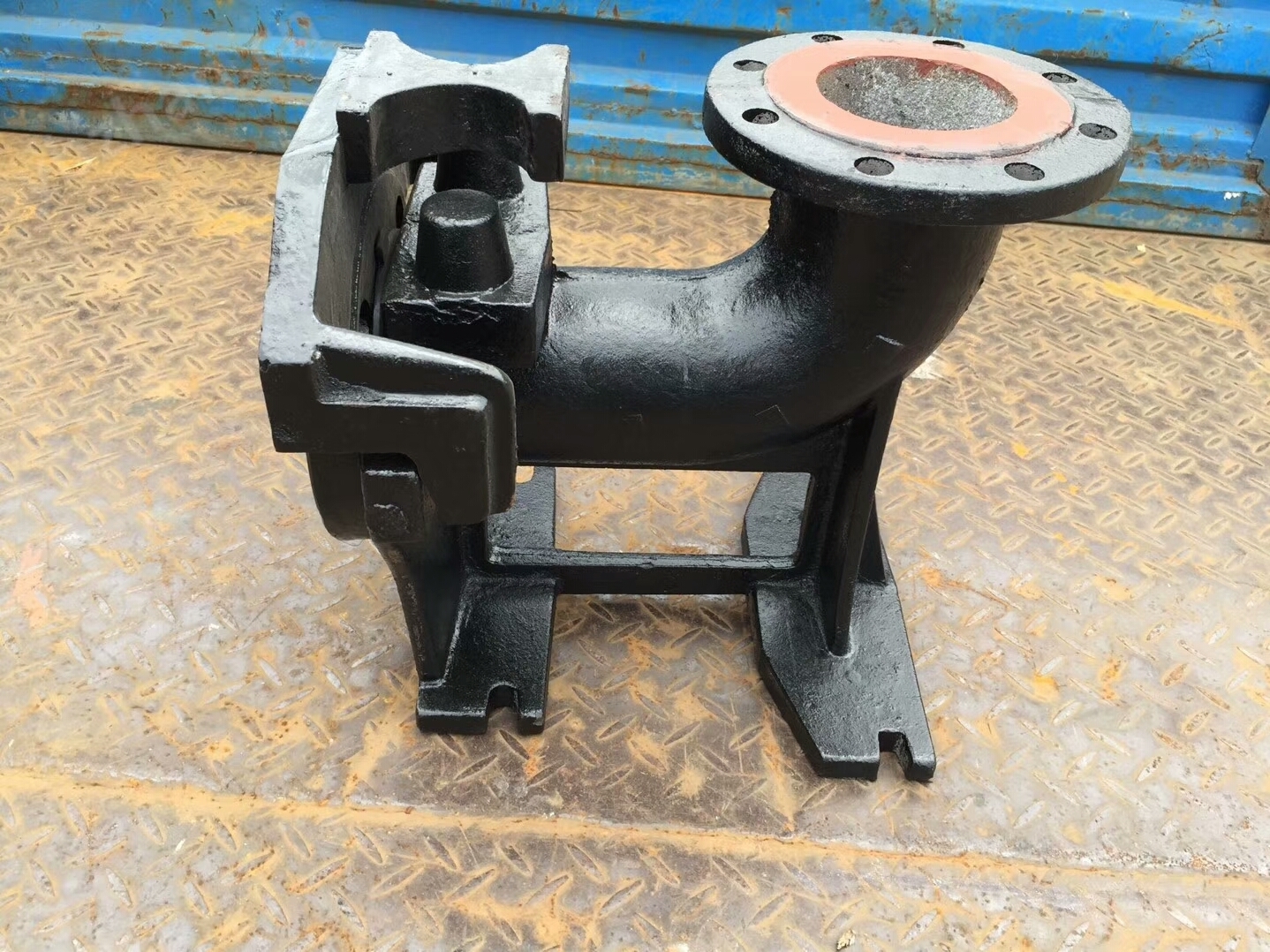

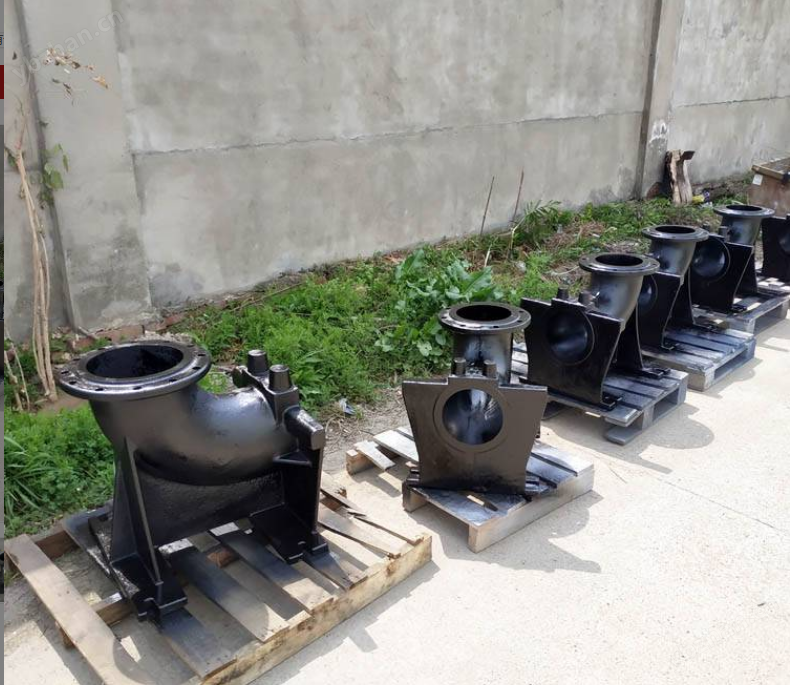

自耦底座（排水底座）?：固定于池底，與出水管路連接；

導桿與導桿支架?：引導水泵垂直升降，確保精準對位；

耦合架（快速接口）?：安裝在泵體上，與底座自動鎖緊；

橡膠密封圈?：位于耦合面，依靠泵體自重壓緊密封，防止泄漏。

?工作原理?：當水泵沿導桿下放時，泵體出口法蘭通過重力與底座法蘭自動貼合，斜面結構與楔卡設計使連接更牢固，密封圈受壓實現?無滲漏連接? 。

二、安裝步驟詳解（圖文對應操作流程）

1. ?前期準備?

檢查泵體外觀是否完好，電纜無破損；

確認自耦架已用不銹鋼螺栓牢固安裝在泵體上 ；

在泵吊環上系好吊鏈或鋼絲繩，用于起吊 。

2. ?底座與導桿安裝?

將自耦底座用地腳螺栓固定于池底，確保水平；

安裝導桿支架，豎直固定兩根導桿，調節橡膠塊壓緊程度，使導桿穩定不晃動 。

3. ?水泵下放與自動耦合?

起吊水泵，將耦合架上的導向孔對準導桿；

緩慢放下吊索，使泵沿導桿自由下滑；

當泵體到位時，?自重作用下法蘭自動貼合并鎖緊?，密封面緊密貼合 。

?判斷是否耦合到位?：觀察吊索是否松弛，若放松且泵體懸垂穩定，則已耦合成功。

4. ?電氣與控制連接?

電纜接入控制柜，建議設置?就地端子箱?，避免電纜過長導致損傷（標準長度≤30米）；

接線前搖測電機絕緣電阻：干態≥150MΩ，注水后≥40MΩ ；

點動測試轉向（不超過2秒），確認水泵正轉，防止反轉損壞葉輪 。

三、運行與維護要點

正常運行條件

電源電壓波動不超過額定值±5%；

介質溫度≤40℃，pH值5–9；

含固體顆粒直徑不超過泵通徑的50% 。

日常維護建議

項目 周期 操作說明

電纜檢查? 每月 查看是否有刮傷、老化、彎折過度

密封性能? 每季度 觀察耦合處是否滲水，必要時更換O型圈

軸承潤滑? 每年 充油式電機需檢查油量，水潤滑軸承無需維護

控制系統? 定期 測試過載保護、漏水報警、自動啟停功能

?特別提醒?：長期停用后重啟前，應手動盤車確認轉動靈活，并重新測量絕緣電阻 。

四、常見問題與處理

故障現象 可能原因 解決方法

下泵后無法耦合 導桿偏斜、法蘭錯位 調整導桿垂直度，重新對準下放

運行中漏水 密封圈老化或破損 更換丁腈橡膠密封圈（型號需匹配）

電機跳閘 絕緣下降、過載 檢查電纜、清理泵腔堵塞物

振動異常 地基不穩、葉輪磨損 校正安裝基礎，更換葉輪或軸承

五、潛水泵自耦安裝使用說明書安全注意事項

嚴禁帶電操作?：檢修前必須斷電并掛牌上鎖；

禁止非專業人員下池作業?：自耦設計初衷即為免入池維護；

起吊時人員遠離下方區域?：防止墜落風險；

定期更換密封件?：國外品牌如HOMA提供可替換密封圈，成本低、更換便捷 。

潛水泵自耦安裝使用說明書是一種高效、安全的固定式安裝方式，尤其適用于中大型排污泵在集水坑、泵站等場景下的長期運行與便捷檢修。其核心在于通過?導軌導向、自重耦合?，實現水泵與出水管路的快速對接與分離，無需拆卸管道即可完成吊裝維護。
