1. 液晶氣體變送器產品簡介
110 液晶氣體傳感器設備是我公司自主研發的一款環境氣體濃度監測儀，用于檢測空氣環境中的氣體濃度參數，當濃度超過預置報警值時會發出聲光報警信號，以提醒用戶及時采取安全措施，防止爆炸及中毒事故發生，從而保障生命、財產安全。
該變送器采用電化學傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我公司補償算法、多段標準氣體標定，亦
具有長壽命、高精度、高重復性和高穩定性的特點，帶有大屏液晶顯示。
設備采用寬壓 10-30V 直流供電，485 信號輸出，標準 ModBus-RTU 通信協議、ModBus地址可設置，波特率可更改，通信距離最遠 2000 米。
2.液晶氣體變送器的功能特點
■ 采用電化學傳感器，穩定耐用。
■ 采用遠程紅外遙控技術，無需拆卸即可修改參數。
■ 支持多種氣體檢測，且量程可定做。
■ 485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米。
■ 高品質液晶顯示屏，現場可直接查看數值。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式殼體，安裝方便。
3. 技術指標
供電電源 | 10~30V DC | |
平均功耗 | 0.6W（24VDC） | |
輸出信號 | 485 輸出（標準 ModBus 協議） | |
重復性 | NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3%O2:≤1% | |
穩定性 | CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 | ≤2%信號值/月 |
CH4/O3 | ≤7%信號值/年 | |
CO(2000ppm)/O2 | ≤5%信號值/年 | |
CO2 | < 5%F·S 或 每年<讀 數的 10% | |
工作溫度 | H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3/CO2：-10~50℃ | |
工作濕度 | NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 無冷凝 O2：5~95%RH 無冷凝CH4/CO2：0~95%RH 無冷凝 | |
工作壓力 | NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 | 90~110kPa |
NO2 | 91~111kPa | |
CH4 | 80~116kPa | |
CO(2000ppm) | 80~120kPa | |
預熱時間 | NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5min | |
以上所有規格參數均在環境條件：溫度 20℃、相對濕度 50%RH、1 個大氣壓，待測氣體濃度不超過傳感器量程的環境下測得。
4. 系統框架圖

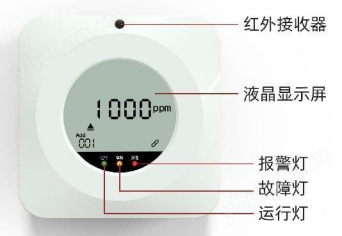

5. 面板及配置說明
序號 | 說明 |
① | 氣體濃度顯示 |
② | 氣體單位顯示 |
③ | 輪顯 Add（地址）、Baud（波特率） |
④ | ③中顯示 Add 時為地址碼，顯示 Baud 時為波特率 |
⑤ | 485 通訊是否成功，通信成功一次后持續顯示 60s |
6. 設備尺寸（單位：mm）
7. 安裝說明
先在墻壁上打孔，將安裝底座固定至墻壁上，安裝孔徑及間距如下圖所示：
安裝底座尺寸（單位：mm）
固定好安裝卡座，將設備卡扣卡入安裝底座，如下圖所示：
（1）安裝方式示例-壁掛式安裝
（2）安裝位置
氣體設備應安裝在無沖擊、無振動、無強電磁場干擾、易于檢修的場所，設備安裝地點與周邊工藝管道或設備之間的凈空不應小于 0.5m。
設備的安裝位置根據檢測要素不同建議如下：
氣體要素 | 建議安裝位置 |
一氧化碳 | 高出釋放源 0.5m～1.0m |
硫化氫 | 釋放源的下方 0.5m～1.0m |
甲烷 | 釋放源上方 2.0m 內 |
氨氣 | 釋放源上方 2.0m 內 |
二氧化硫 | 距測量空間底部 0.3m～0.6m |
二氧化氮 | 距測量空間底部 0.3m～0.6m |
臭氧 | 距測量空間底部 0.3m～0.6m |
二氧化碳 | 距測量空間底部 0.3m～0.6m |
磷化氫 | 釋放源的下方 0.5m～1.0m |
氧氣 | 釋放源的下方 0.5m～1.0m |
（3）安裝注意事項
為了正確使用本設備及防止本設備故障的發生，請不要安裝在以下位置：
■ 直接受蒸汽、油煙影響的場所；
■ 給氣口、換氣扇、房門等風量流動大的場所；
■ 水氣、水滴多的場所（相對濕度：≥95%RH或會產生冷凝水的場所）；
■ 超出設備工作溫度范圍的場所；
■ 有強電磁場的場所。
