- 簡介
TH2848系列精密阻抗分析儀是同惠電子采用了當前的自動平衡電橋原理及新一代測量控制技術研發成功的新一代精密阻抗分析儀，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。
TH2848系列精密阻抗分析儀設計頻率從4Hz-2MHz/5MHz/10MHz，標配了壓電導納圓、介電常數測試功能，讓阻抗分析功能得以進一步提升。
得益于采用了10.1吋、分辨率達1280*800的電容式觸摸屏，TH2848系列精密阻抗分析儀采用了四參數顯示、所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。
快速選型
簡要參數
TH2848-02L
TH2848-02
TH2848-05
TH2848-10
測試頻率
4Hz-2MHz
4Hz-2MHz
4Hz-5MHz
4Hz-10MHz
基本精度
0.05%
AC信號源
電壓
5mVrms - 2Vrms
5mVrms - 20Vrms
電流
0mArms - 20mArms
0mArms - 100mArms
DC偏置
電壓
0V - ±10V
0V - ±40V
電流
0mA - ±100mA
0mA - ±100mA
獨立電壓源
0V - ±10V
DCR測試信號
電壓
100mV-1V
電流
0mA - 10mA
多功能參數列表掃描
R
R
R
R
圖形分析掃描
圖形掃描
R
R
R
R
壓電導納圓
S
R
R
R
介電常數
S
R
R
R
- 應用
■無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
■半導體元件：
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析
■其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
■介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
■磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■半導體材料：
半導體材料的介電常數、導電率和C-V特性
■液晶材料：
液晶單元的介電常數、彈性常數等C-V特性
■壓電材料及器件：
壓電陶瓷濾波器、壓電陶瓷陷波器、壓電陶瓷鑒頻器、壓電陶瓷變壓器、大功率超聲波發生器、換能器（振子）、聲表面波器件、電聲器件等都可以測試如靜態電容、損耗、諧振頻率、反諧振頻率、機械耦合系數等參數
- 技術參數
功能特點
A. 高精度

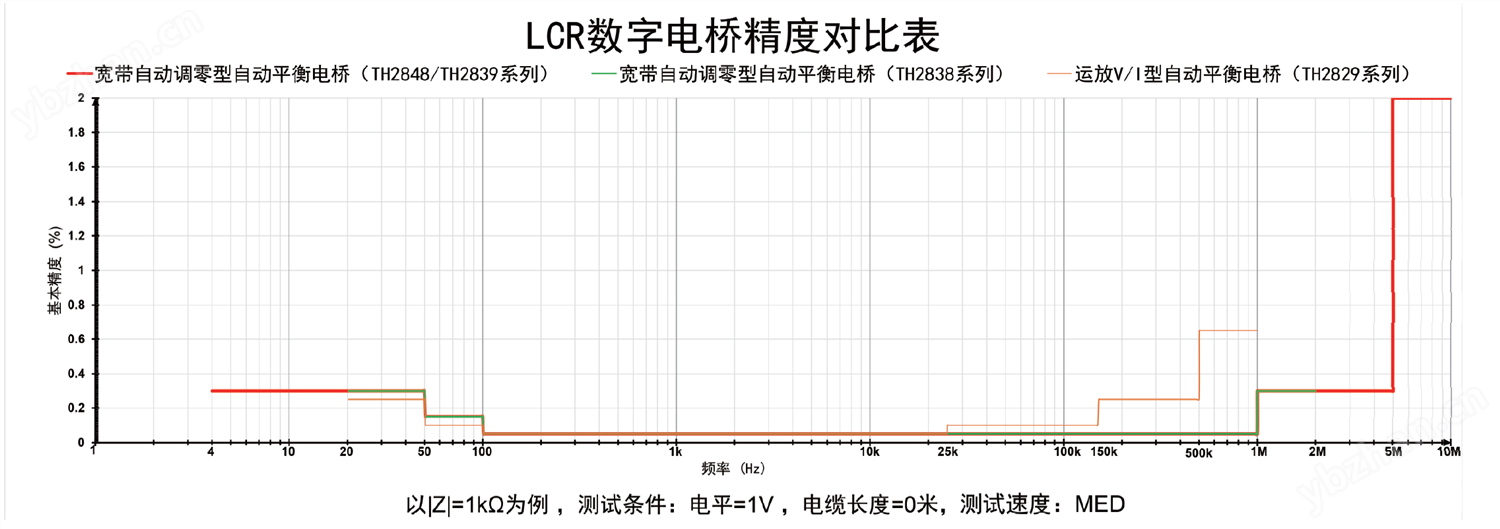

TH2848系列精密阻抗分析儀采用了寬帶自動調零型自動平衡電橋技術，與普通運放I/V型自動平衡電橋相比，它能在更寬的頻率范圍內保證更高的頻率精度！下圖以同惠電橋?yàn)槔瑢?duì)比了自動平衡電橋與普通電橋在0-10MHz頻率范圍內的精度差別。目前同惠的寬帶自動調零型自動平衡電橋有TH2839系列、TH2838系列和TH2828系列。
B. 高穩定性和一致性
TH2848系列精密阻抗分析儀，除了寬帶自動調零型自動平衡電橋原理帶來的高精度和高穩定性之外，儀器內置了15個測試量程，也是穩定性和一致性的有力保障。
C. 10.1寸大屏，四種測量參數，讓細節一覽無遺
10.1寸觸摸屏、1280*800分辨率，Linux系統、中英文操作界面，支持鍵盤、鼠標、LAN接口，帶來的是無以倫比的操作便捷性。
大屏幕帶來更多的好處是，可以把4個測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。
和早期LCR對比，操作便捷性、顯示完整性一目了然。
D. 壓電器件分析功能
對于其他壓電器件如壓電陶瓷濾波器、壓電陶瓷陷波器、壓電陶瓷鑒頻器、壓電陶瓷變壓器、大功率超聲波發生器、換能器（振子）、聲表面波器件、電聲器件等都可以測試如靜態電容、損耗、諧振頻率、反諧振頻率、機械耦合系數等參數。
對于需要專業性的壓電導納圓測試，TH2848系列精密阻抗分析儀也內置了，無需購買上位機即可在儀器圖形掃描分析界面直接實現。
E. 介電常數分析功能
在材料分析領域，介電常數分析是一個基本的內容，TH2848系列精密阻抗分析儀內置了介電測試功能，可以將介電常數當成阻抗分析儀的常規測試項目一樣進行單測、列表掃描、圖形掃描分析。

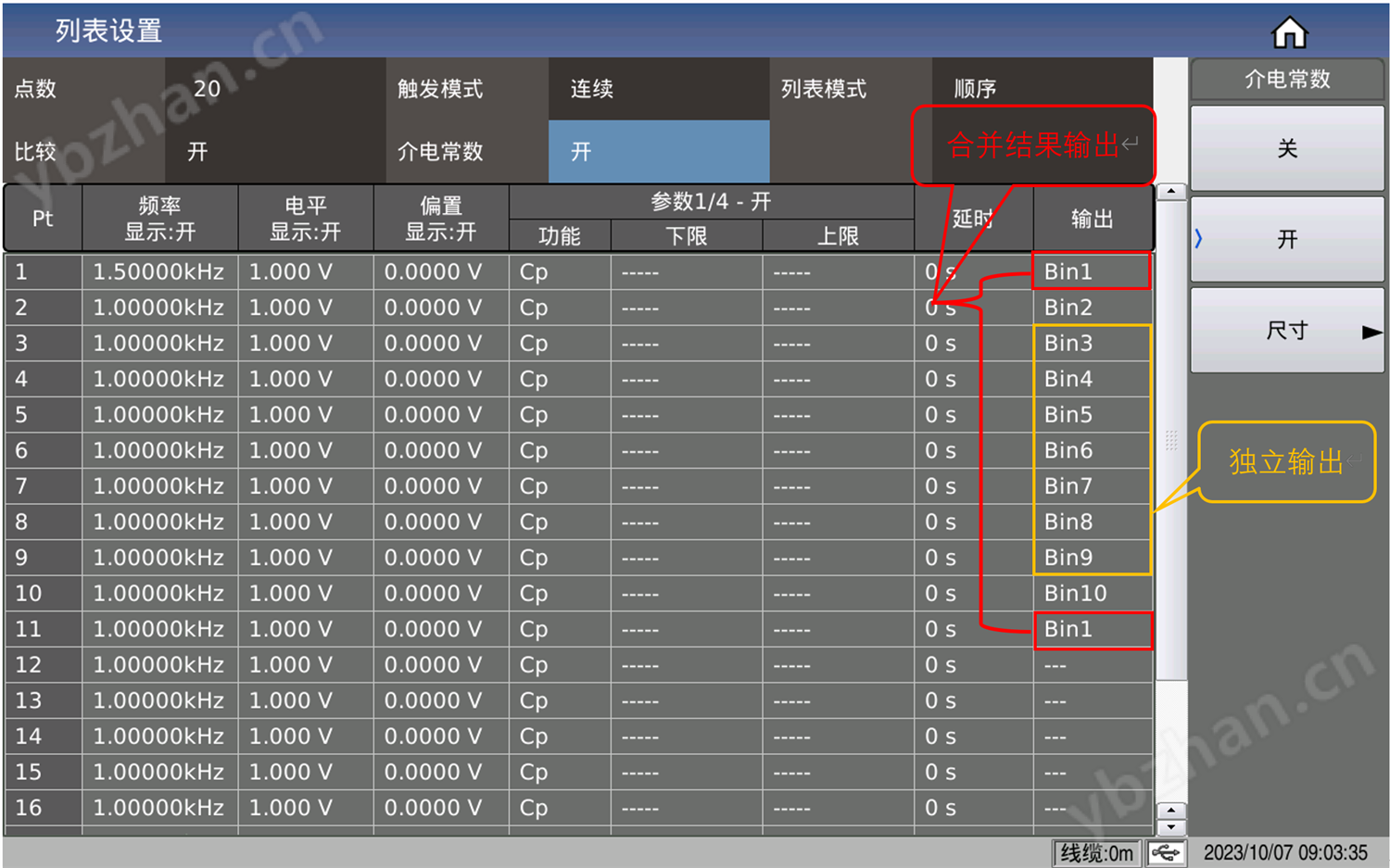

F. 增強的多功能參數列表掃描功能
最多支持201點列表掃描，每個掃描點可設置4個測量參數，4個測量參數有獨立開關，列表掃描每個點的頻率、電平、偏置、功能、延時都可以獨立設置,滿足了大多數客戶的需求
改進的列表掃描分選結果輸出：每行可以指定不同的輸出，或任意幾行合并結果輸出，所有結果可在HANDLE接口直接輸出
G. 強大的分析圖形界面
4個掃描軌跡，1-4個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏
H. 10檔分選及可編程HANDLER接口
儀器提供了10檔分選，為客戶產品質量分級提供了可能，分選結果直接輸出至HANDLER接口
在與自動化設備連接時，怎么配置HANDLER接口輸出，一直是自動化客戶的難題，TH2848系列精密阻抗分析儀將HANDLER接口腳位、輸入輸出方式、對應信號、應答方式等可視化，讓自動化連接更簡單。
I. 智能固件升級方式
儀器本身功能完善、BUG解決、功能升級等，都可以通過升級固件(Firmware)來進行更新，而無需返廠進行。
TH2848系列精密阻抗分析儀固件升級非常智能，可以通過系統設置界面或者文件管理界面進行，智能搜索儀器內存、外接優盤甚至是局域網內升級包，并自動進行升級。
J. 大內存，支持更多配置文件及圖片存儲
TH2848系列升級了更大的內存，除去系統占用空間，用戶可使用空間將近6GB，可存儲更多的設置文件及屏幕截圖
同時支持外接USB存儲擴展，外置USB存儲支持設置文件、屏幕截圖、數據記錄文件。
數據記錄文件默認存儲在外置存儲。

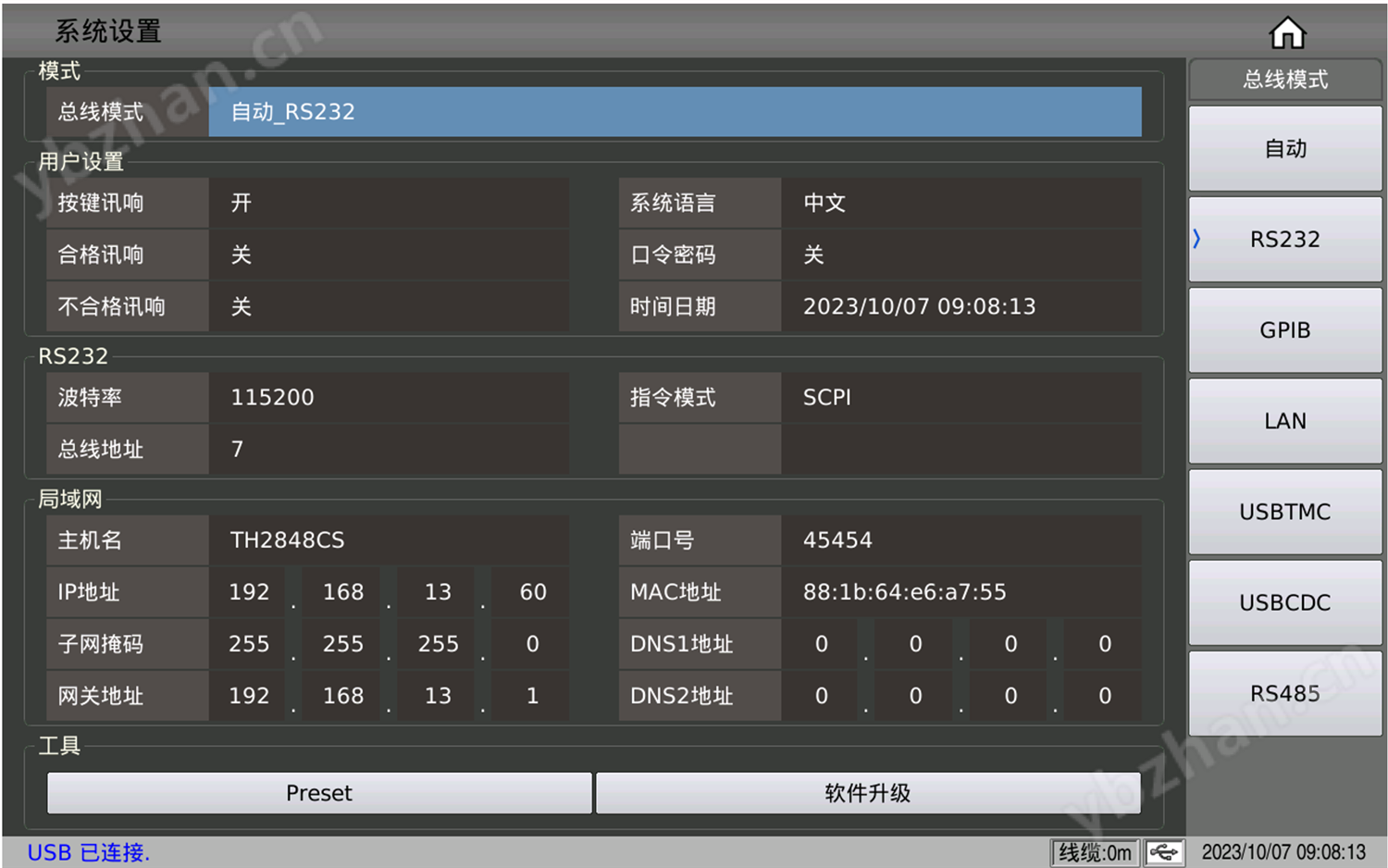

K. 全接口配置，聯機再無憂慮
TH2848標配了目前測試儀器通訊所有常見接口，和電腦、PLC通訊再無障礙。
L. 標配附件

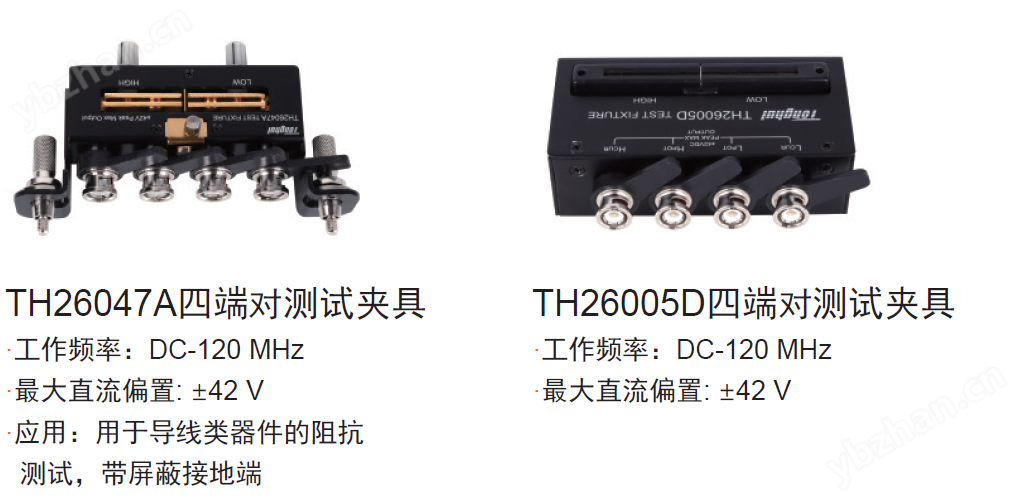

M. 可選測試附件
技術參數
產品型號
TH2848-02L
TH2848-02
TH2848-05
TH2848-10
顯示
顯示器
10.1英寸(對角線)電容觸摸屏
比例
16:9
分辨率
1280×RGB×800
測量參數
方式
四參數任意選擇
AC
Cp、Cs、Lp、Ls、Rp、Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC
RDC
壓電
Cp、D、ε、|ε|、εr'、εr''、tanδ、Q
測試頻率
范圍
4Hz-2MHz
4Hz-2MHz
4Hz-5MHz
4Hz-10MHz
精度
0.01%
分辨率
0.1mHz
20.0000Hz-99.9999Hz
1mHz
100.000Hz-999.999Hz
10mHz
1.00000kHz-9.99999kHz
100mHz
10.0000kHz-99.9999kHz
1Hz
100.000kHz-999.999kHz
10Hz
1.00000MHz-9.99999MHz
AC測試信號模式
額定值 (ALC OFF)
設定電壓為測試端開路時Hcur電壓
設定電流為測試端短路時從Hcur流出電流
恒定值 (ALC ON)
保持DUT上電壓與設定值相同
保持DUT上電流與設定值相同
測試電平
電壓范圍
0Vrms - 2Vrms
0mVrms-20Vrms
F≤1MHz
0mVrms-15Vrms
F>1MHz
0mVrms-2Vrms
2MHz
0mVrms-1Vrms
5MHz
準確度
±（10%×設定值+2mV）（AC≤2Vrms）
±（10%×設定值+5mV）（AC＞2Vrms）
分辨率
0.1mVrms
0mVrms-0.2Vrms
0.2mVrms
0.2Vrms-0.5Vrms
0.5mVrms
0.5Vrms-1Vrms
1mVrms
1Vrms-10Vrms
10mVrms
10Vrms-20Vrms
電流范圍
0mArms-20mArms
0mArms-100mArms
分辨率
(100Ω內阻)
1μArms
0μArms-2mArms
2μArms
2mArms-5mArms
5μArms
5mArms-10mArms
10μArms
10mArms-100mArms
RDC測試
電壓范圍
100mV-1V
分辨率
100μV
電流范圍
0mA-10mA
分辨率
10μA
DC偏置
電壓范圍
0V-±10V
0V-±40V
準確度
1%×設定電壓+5mV
AC≤2V
2%×設定電壓+8mV
AC>2V
分辨率
0.1mV
0V - ±5V
1mV
±5V - ±40V
電流范圍
0mA - ±100mA
分辨率
1μA
0mA-50mA
10μA
50mA-100mA
電壓源
電壓范圍
-10V - 10V
分辨率
1mV
電流范圍
-45mA - +45mA
輸出阻抗
100Ω
測試端配置
四端對
測試電纜長度
0m、1m
輸出阻抗
100Ω，±1%@1kHz
數學運算
與標稱值的偏差Δ，與標稱值的百分比偏差Δ%
等效方式
串聯、并聯
校準功能
開路OPEN、短路SHORT、負載LOAD
測量平均
1-255次
量程選擇
自動AUTO、手動HOLD
觸發模式
連續、單次
觸發延時
0-60s
功能
一鍵截屏、一鍵記錄，嵌入式幫助系統
量程配置
LCR
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
RDC
10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
測量時間（ms/次）
快速：2.5ms,
中速：90ms
慢速：220ms
準確度
0.05%（具體參考說明書）
測量顯示范圍
a：1×10-18；E：1×1018
Cs、Cp
0.00001pF - 9.99999F
Ls、Lp
0.00001μH - 99.9999kH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
R、Rs、Rp、X、Z、RDC
0.001mΩ - 99.9999MΩ
G、B、Y
0.00001μs - 99.9999S
VDC
±0V - ±999.9999V
IDC
±0A - ±999.9999A
θr
-3.14159 - 3.14159
θd
-179.999° - 179.999°
Δ%
±（0.000% - 999.9%）
多功能參數列表掃描
點數
201點，每個點可設置平均數，每個點可單獨分選
參數
測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、帶介電常數測試功能基于此列表的各點參數設置實現
觸發模式
順序SEQ：當一次觸發后，在所有掃描點測量，/EOM/INDEX只輸出一次
步進STEP：每次觸發執行一個掃描點測量，每點均輸出/EOM/INDEX，但列表掃描比較器結果只在最后的/EOM才輸出
其他特點
1. 掃描參數與測試參數都有多種復制功能
2. 每個掃描點均可設置延時
比較器
每個掃描點最多可測量四個測試參數，每個參數均可設置上下限，所有測試參數都合格輸出PASS信號，否則輸出FAIL信號，未設上下限則不判斷
圖形掃描
掃描點數
51、101、201、401、801點可選
結果顯示
每個參數的極值以及光標所在點的掃描參數值與對應的測試參數值
壓電測試
集成壓電導納圓測試解決方案
掃描軌跡
1-4個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏
顯示范圍
實時自動、鎖定
坐標標尺
對數、線性
掃描參數
頻率、AC電壓、AC電流、DCV BIAS/DCI BIAS
觸發方式
單次
手動觸發一次，從起點到終點一次掃描完成，下個觸發信號啟動新一次掃描
連續
從起點到終點無限次循環掃描
結果保存
圖形、文件
比較器
Bin分檔
10Bin、PASS、FAIL
Bin偏差設置
偏差值、百分偏差值、關
Bin模式
容差、連續
Bin計數
0-99999
檔判別
每檔最多可設置四個參數極限范圍，四個測試參數結果設檔范圍內顯示對應檔號，超出設定檔號范圍則顯示FAIL，未設置上下限的測試參數自動忽略檔判別
PASS/FAIL指示
滿足Bin1-10,前面板PASS燈亮，否則FAIL燈量
數據緩存
201個測量結果可分批讀取
存儲調用
內部
儀器內置8GB存儲空間，除去系統占用后用戶可使用空間約6GB
外置USB
測試設定文件、截屏圖形、記錄文件
鍵盤鎖定
可鎖定前面板按鍵
接口
USB HOST
2個USB HOST接口，可同時接鼠標、鍵盤，U盤同時只能使用一個
USB DEVICE
通用串行總線插座，小型B類（4個接觸位置）；與USB TMC-USB 488和USB2.0相符合，陰接頭用于連接外部控制器。
LAN
10/100M以太網，8引腳，兩種速度自適應
HANDLER
用于Bin分檔信號輸出
GPIB
標配
RS232C
標準9針，交叉
RS485
標配
開機預熱時間
60分鐘
輸入電壓
100-120VAC/198-242VAC可選擇，47-63Hz
功耗
不小于130VA
尺寸（WxHxD）mm
430x177x265
重量
11kg
- 附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 電介質測試夾具 | TH26077 | ||||
| 高頻貼片夾具 | TH26108C | ||||
| 磁環夾具 | TH26008A | ||||
| 磁環夾具(片式) | TH26007A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 夾具 | TH26047 | ||||
| 測試夾具 | TH26062A | ||||
| 測試夾具 | TH26063 | ||||
