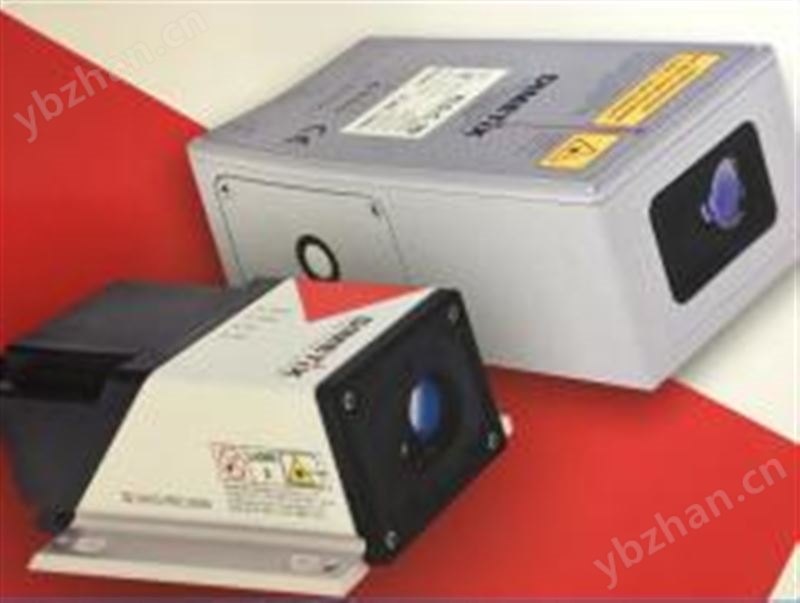

迪馬斯DAN-30-150非接觸式激光測距傳感器
D系列可以直接測量黑色的自然表面，即使是在陽光下仍然可以正常工作。
特點
- 測量范圍0到500米
- *大速度250赫茲
- 測量精度1毫米
- 串行接口輸出
- 模擬量輸出精度（0.1%）
- 兩個數字量輸出
- 一個錯誤信號輸出
- 一個數字信號輸入
- Profibus總線（可選）
- ProfiNet,EtherNet/IP，EtherCAT(可選）
- 防護等級IP65
- 工作溫度-40...+60℃
DIMETIX激光測距傳感器D系列是我們*新的一代產品。即使在*困難的情況下也能夠以*高的精度與可靠的速度進行長距離的測量。
| DPE-10-500 | DPE-30-150 | DAN-10-150 | DAE-10-050 | DAN-30-150 | |
| 訂貨號 | 500630 | 500631 | 500632 | 500633 | 500634 |
| 規格 | |||||
| 典型精度 @ ± 2σ (@ ± 1σ) | ±1 (±0.5) mm | ±3 (±1.5) mm | ±1 (±0.5) mm | ±1 (±0.5) mm | ±3 (±1.5) mm |
| 重復精度 @ ± 2σ (@ ± 1σ) | ±0.3 (±0.15) mm | ±0.5 (±0.25) mm | ±0.3 (±0.15) mm | ±0.3 (±0.15) mm | ±0.5 (±0.25) mm |
| 自然表面量程 | 0.05 … ~ 100 m | 0.05 … 100 m | 0.05 … ~ 100 m | 0.05 … ~ 50 m | 0.05 … ~ 100 m |
| 反射板量程 | ~ 0.5 … 500 m | ~ 0.5 … 150 m | ~ 40 … 150 m | ~ 40 … 50 m | ~ 40 … 150 m |
| *大測量頻率 | 250 Hz | 250 Hz | 50 Hz | 50 Hz | 50 Hz |
| *大輸出頻率 | 1 kHz | 1 kHz | 50 Hz | 50 Hz | 50 Hz |
| 工作溫度范圍 | –40 … +60 °C | –40 … +60 °C | –10 … +50 °C | –40 … +60 °C | –10 … +50 °C |
| 防護等級 | IP65 | IP65 | IP65 | IP65 | IP65 |
| 工作電壓范圍 | 12 … 30 VDC | 12 … 30 VDC | 12 … 30 VDC | 12 … 30 VDC | 12 … 30 VDC |
| 工作電流@ 24 VDC | 0.5 A | 0.5 A | 0.15 A | 0.5 A | 0.15 A |
| 激光發射功率 (Laser Class 2, < 1 mW) | ü | ü | ü | ü | ü |
| 激光光斑大小 @ 10, 50 m | 7 × 3; 28 × 13 mm | 7 × 3; 28 × 13 mm | 7 × 3; 28 × 13 mm | 7 × 3; 28 × 13 mm | 7 × 3; 28 × 13 mm |
| 尺寸 (L × W × H) | 140 × 78 × 48 mm | 140 × 78 × 48 mm | 140 × 78 × 48 mm | 140 × 78 × 48 mm | 140 × 78 × 48 mm |
| 重量 | 350 g | 350 g | 350 g | 350 g | 350 g |
| 接口 | |||||
| 可編程模擬量輸出 | 0/4 … 20 mA | 0/4 … 20 mA | 0/4 … 20 mA | 0/4 … 20 mA | 0/4 … 20 mA |
| 模擬量精度 | ±0.1 % | ±0.1 % | ±0.1 % | ±0.1 % | ±0.1 % |
| 數字量輸入 | 1 | 1 | 1 | 1 | 1 |
| 數字量輸出/錯誤顯示 | 2 / 1 | 2 / 1 | 2 / 1 | 2 / 1 | 2 / 1 |
| 數字量輸出類型 | |||||
| NPN | ü | ü | ü | ü | ü |
| PNP / Push-Pull | ü | ü | ü | ü | ü |
| RS-232 | ü | ü | ü | ü | ü |
| RS-422 / RS-485 | ü | ü | ü | ü | ü |
| SSI | ü | ü | ü | ü | |
| USB | ü | ü | ü | ü | ü |
| 選購 | |||||
| PROFIBUS (external) | ü | ü | ü | ü | ü |
| PROFINET / EtherNet/IP / EtherCAT | ü | ü | ü | ü | ü |
| 連接方式 | |||||
| M12 連接器 (5 pin) | |||||
| D-Sub 連接器 (15 pin) | |||||
| 接線端子 | ü | ü | ü | ü | ü |
| 特點 | |||||
| 自動模式下獨立操作 | ü | ü | ü | ü | ü |
| 直接連接外部顯示器 | ü | ü | ü | ü | ü |
| 可設定增加/減少測量常數 | ü | ü | ü | ü | ü |
| 數據過濾功能 | ü | ü | ü | ü | ü |
| Adjustable measurement behaviour | ü | ü | ü | ü | ü |
| 可設定傳感器ID | ü | ü | ü | ü | ü |
| 外部出發功能 | ü | ü | ü | ü | ü |
